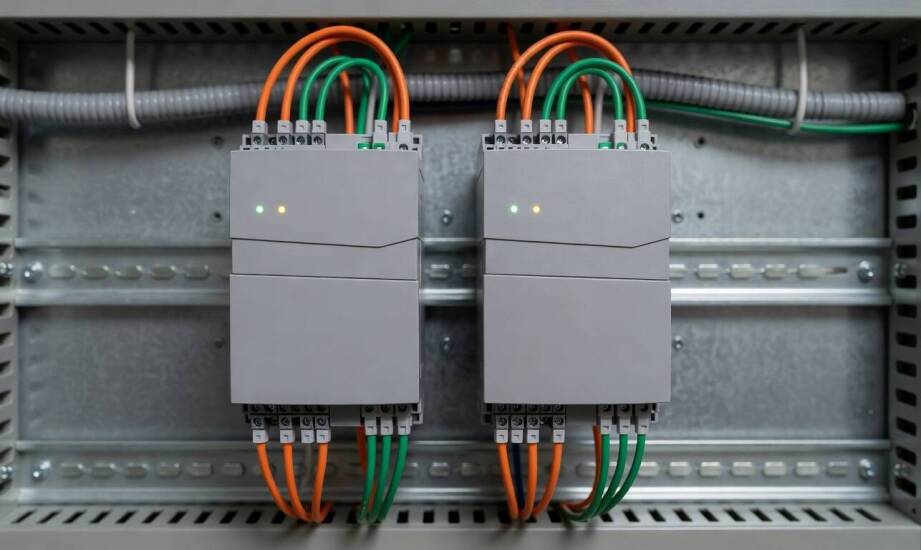

Dlaczego dwa serwonapędy o tej samej mocy zachowują się inaczej w maszynie

Dwa napędy o identycznej mocy nominalnej potrafią w tej samej maszynie dawać zupełnie inne rezultaty. Jeden pracuje płynnie i precyzyjnie, drugi wykazuje drgania, przeregulowania lub gubi zadaną pozycję. Przyczyny takich rozbieżności leżą nie w wartościach z tabliczki znamionowej, lecz w parametrach dynamicznych silnika oraz sposobie jego integracji z układem nadrzędnym. Wybór odpowiedniego rozwiązania wymaga spojrzenia na system jako na połączoną całość.

Różnice w parametrach dynamicznych silników

Moc to tylko ogólny wskaźnik możliwości urządzenia. Podstawą oceny przydatności napędu jest jego charakterystyka momentu i prędkości. Dwa urządzenia o tej samej mocy generują różne wartości momentu obrotowego w zależności od aktualnych obrotów wirnika. Jeden silnik utrzymuje wysoką siłę już przy niskich prędkościach, co ułatwia start z ciężkim detalem. Drugi osiąga optymalne parametry dopiero przy szybszym ruchu. Urządzenie o niższym momencie szczytowym może nie pokonać początkowej bezwładności obciążenia podczas gwałtownego rozruchu maszyny.

W zachowaniu płynności ruchu ogromne znaczenie ma masa napędzanego elementu. Gdy ciężar detalu jest zbyt duży względem wirnika, układ sterowania wymusza wyższe wzmocnienia regulatora. Zbyt wysokie wzmocnienie prowadzi do niepożądanych oscylacji i utraty stabilności pętli regulacyjnej. W aplikacjach wymagających wysokiej precyzji zalecany stosunek bezwładności wynosi od 1:5 do 1:10. Przekroczenie tych wartości zauważalnie wydłuża czas pozycjonowania i utrudnia tłumienie drgań przy zatrzymywaniu osi.

System pomiarowy wbudowany w serwonapędy bez przerwy raportuje rzeczywiste położenie wału do wzmacniacza. Enkodery absolutne dostarczają pełnych informacji o pozycji bez konieczności bazowania osi po zaniku zasilania, co przyspiesza wznowienie produkcji. Rozdzielczość przetwornika, określana w tysiącach impulsów na obrót, rzutuje bezpośrednio na błąd ustalonego położenia. W zamkniętej pętli sterownik porównuje zadany ruch z odczytem i natychmiast koryguje prąd stojana. Zastosowanie enkodera o zbyt niskiej rozdzielczości skutkuje odchyleniami dochodzącymi do kilku stopni kątowych.

Wpływ profilu ruchu i integracji ze sterownikiem

Sposób generowania trajektorii narzuca określone tempo pracy i wpływa na powstawanie przeciążeń. Popularny profil trapezowy zakłada stałe wartości przyspieszenia silnika. Jest łatwy w programowaniu, ale powoduje nagłe szarpnięcia mechanizmu przy każdej zmianie fazy ruchu. Zastosowanie profilu w kształcie litery S łagodzi momenty startu i hamowania, co znacząco zmniejsza drgania mechaniczne i wydłuża żywotność łożysk w maszynie. Wdrożenie takiego przebiegu wymaga dokładniejszego strojenia regulatorów wewnątrz wzmacniacza. Zmienne obciążenia zmuszają projektantów do wyboru urządzeń wykazujących wysoką zdolność przeciążeniową. Standardem w przemyśle jest gotowość do trzykrotnego przekroczenia prądu znamionowego przez ułamek sekundy.

Rzeczywiste możliwości sprzętu ujawniają się w momencie jego podłączenia do logicznego sterownika PLC. Nowoczesna automatyka opiera się na bardzo szybkich sieciach przemysłowych, takich jak protokoły EtherCAT czy PROFINET. Zgodność interfejsów komunikacyjnych pozwala synchronizować pracę wielu osi z dokładnością poniżej jednej milisekundy. Konfiguracja parametrów odbywa się poprzez wyspecjalizowane oprogramowanie inżynierskie. Dwa urządzenia o bliźniaczej mocy wykorzystują inne algorytmy matematyczne do zwalczania drgań. Różnice w logice firmware'u sprawiają, że jedna oś wymaga skomplikowanych filtrów, podczas gdy inna pracuje stabilnie na nastawach fabrycznych.

Hurtownia Elektryk z Kalisza od 1980 roku zajmuje się dystrybucją komponentów instalacyjnych i automatyki przemysłowej na terenie całej Polski. Firma dostarcza między innymi zaawansowane układy sterowania ruchem, co pozwala na budowę precyzyjnych aplikacji w zakładach produkcyjnych.

Ocena przydatności systemu do konkretnego zadania wymaga gruntownej analizy całego mechanizmu. Należy przeanalizować moment szczytowy, dopuszczalny stosunek bezwładności oraz dokładność enkodera w zderzeniu z cyklem maszyny. Sprawdzenie kompatybilności sieciowej ze sterownikiem nadrzędnym chroni przed problemami z wymianą danych. Ograniczenie doboru osi wyłącznie do wartości mocy nominalnej skutkuje zazwyczaj kosztownymi opóźnieniami podczas uruchamiania linii.
